Trong thực tế, có nhiều người dùng các đơn vị đo kích thước đường ống khác nhau như DN (A), inch, đường kính (mm).
Để giúp mọi người hiểu rõ hơn và không nhầm lẫn giữa các đơn vị đo này, chúng tôi xin tóm lược về chúng như sau:
*DN: đường kính trong danh nghĩa của ống
DN là đường kính trong danh nghĩa của ống, còn đường kính trong thực tế thì mỗi nhà sản xuất lại khác nhau, tùy thuộc vào tiêu chuẩn mà họ sử dụng.
Ví dụ: thông thường người ta thường hiểu ống DN15 hoặc 15A là ống 1/2 inch, đường kính ngoài là 21mm. Nhưng thực tế thì đường kính ngoài ống nếu dùng tiêu chuẩn ASTM sẽ là 21.3mm, còn tiêu chuẩn BS là 21.2mm.
*Inch:
Inch cũng là đường kính trong danh nghĩa của ống. Cũng giống như DN, Inch là một đơn vị đo đường ống được mọi người thường sử dụng.
Thực tế, mọi người thường cố quy đổi kích thước ống từ hệ Inch sang hệ Met. Và để Quý vị dễ dàng tra đổi, chúng tôi xin gửi tới Quý vị bảng tra thông số như sau
Tương tự như thông số của ống, khi sử dụng, nhiều người cũng chưa hiểu rõ về thông số của ren. Nhiều người nhầm lẫn giữa ren hệ MET và ren hệ INCH, giữa đường kính đỉnh ren và đường kính chân ren. Dẫn tới không sử dụng được.
Ví dụ: Khi sử dụng ống tuy ô thủy lực trên một số máy đúc nhựa của Đài Loan, thường sử dụng moại ren hệ Inch (G). Nếu như chúng ta chọn nhầm loại ren hệ MET (NPT) thì sẽ không thể vặn vừa vì thông số 2 hệ ren này không giống nhau.
Tương tự, nếu như ren trên đầu nối thủy lực là ren trụ (G) thì ren bắt vào máy, thiết bị, khuôn... lại là ren côn (Rc, NPT). Do đó, nếu chọn nhầm kiểu ren thì chúng ta cũng không thể lắp được.

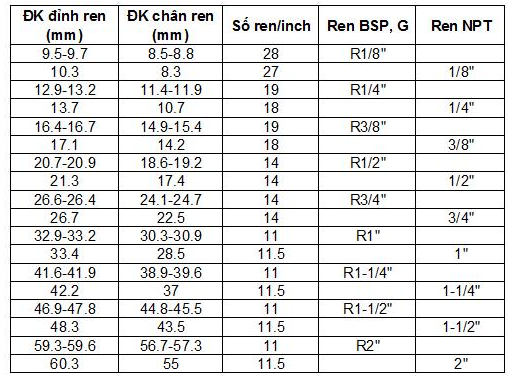

Và cũng để tiện cho Quý vị tra cứu khi sử dụng khớp nối ống, chúng tôi xin gửi tới quý vị bảng tra thông số ren như sau:
*DN: đường kính trong danh nghĩa của ống
DN là đường kính trong danh nghĩa của ống, còn đường kính trong thực tế thì mỗi nhà sản xuất lại khác nhau, tùy thuộc vào tiêu chuẩn mà họ sử dụng.
Ví dụ: thông thường người ta thường hiểu ống DN15 hoặc 15A là ống 1/2 inch, đường kính ngoài là 21mm. Nhưng thực tế thì đường kính ngoài ống nếu dùng tiêu chuẩn ASTM sẽ là 21.3mm, còn tiêu chuẩn BS là 21.2mm.
*Inch:
Inch cũng là đường kính trong danh nghĩa của ống. Cũng giống như DN, Inch là một đơn vị đo đường ống được mọi người thường sử dụng.
Thực tế, mọi người thường cố quy đổi kích thước ống từ hệ Inch sang hệ Met. Và để Quý vị dễ dàng tra đổi, chúng tôi xin gửi tới Quý vị bảng tra thông số như sau
Tương tự như thông số của ống, khi sử dụng, nhiều người cũng chưa hiểu rõ về thông số của ren. Nhiều người nhầm lẫn giữa ren hệ MET và ren hệ INCH, giữa đường kính đỉnh ren và đường kính chân ren. Dẫn tới không sử dụng được.
Ví dụ: Khi sử dụng ống tuy ô thủy lực trên một số máy đúc nhựa của Đài Loan, thường sử dụng moại ren hệ Inch (G). Nếu như chúng ta chọn nhầm loại ren hệ MET (NPT) thì sẽ không thể vặn vừa vì thông số 2 hệ ren này không giống nhau.
Tương tự, nếu như ren trên đầu nối thủy lực là ren trụ (G) thì ren bắt vào máy, thiết bị, khuôn... lại là ren côn (Rc, NPT). Do đó, nếu chọn nhầm kiểu ren thì chúng ta cũng không thể lắp được.

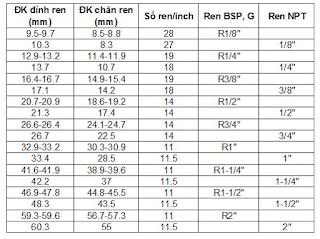

Và cũng để tiện cho Quý vị tra cứu khi sử dụng khớp nối ống, chúng tôi xin gửi tới quý vị bảng tra thông số ren như sau:
